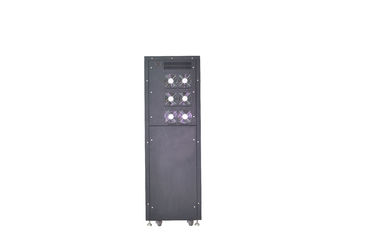

Doppelkonvertierte 3-Phasen-Online-Überspannungsschutz-UPS
Schnelle Einzelheiten:
1) Nennspannung:190/208/220Vac, Linienspannung
2) Typ: Online
3)Verwendung für Server, Rechenzentren, Telekommunikation
Wird die Leistung der in Absatz 1 Buchstabe a genannten Leistung nicht übertragen, so ist die Leistung der in Absatz 1 Buchstabe b genannten Leistung nicht mehr als die Leistung der in Absatz 1 Buchstabe b genannten Leistung.
(für 190/208/220Vac, Leitungsspannung);
Perfekte Anwendungen:
Internet-Server, Internet-Datencenter), mittelständische Netzwerksysteme/Computing-Zentren, Banken und Wertpapiere, Unternehmensservergruppe, mittelständische Büroautomation, Präzisionsgeräte usw.
Eigenschaften: vollständige digitale Steuerungstechnologie
Volldigitalsteuerung mit zwei DSPs, alle Teilsysteme sind digital gesteuert, einschließlich IGBT-Gleichrichter, Wechselrichter, Ladegerät, Entladegerät.
Ausgezeichnete elektrische Eigenschaften
Eine echte Online-Doppelumwandlungsanleitung bietet einen sicheren und effektiven Leistungsschutz für verschiedene Lasten mit einer starken Ausgangslastkapazität.
Hoher Eingangsleistungseffekt, umweltfreundlich und energiesparend
Eingabeend mit PFC und Eingabeend PF der gesamten UPS bis 0.99;
Dual-AC-Eingangsquelle unterstützt
Zulässige Wechselstromquelle und Umgehungsstromquelle 2
Starke Anpassungsfähigkeit an die Umwelt
Breiter Eingangsspannungs- und Frequenzbereich, Anpassung an alle klimatischen Bedingungen
und geographische Umgebung;
Umfassende Schutzmaßnahmen
Überspannungsschutz, Kurzschlussschutz und sonstiger Schutz zur Gewährleistung der Zuverlässigkeit der UPS;
IGBT und SCR übernehmen das fortgeschrittene EUPEC-Leistungsmodul;
Die Einführung fortschrittlicher Technologien (IGBT-Antriebstechnologie, IGBT-Soft-Over-Current-Shutdown) verbessert die Zuverlässigkeit und Sicherheit des Wechselrichters.
Intelligente Batterieverwaltung
Einführung des intelligenten Batteriemanagements, Verlängerung der Nutzungsdauer
Die Batterie ist in der Lage, die Wartungsarbeiten zu reduzieren.
Der maximale Ladestrom der Batterie kann von den Endnutzern entsprechend der
Batterie-Eigenschaften, um Schäden durch den großen Ladestrom zu vermeiden;
Periodische Selbstprüfung der Batterie, um die Probleme der Batterie rechtzeitig zu erkennen;
mit Batterieüberspannungs-/Stromschutz zum Schutz der Batterie;
Kaltstart und Mainsstart Funktion
Starten Sie die UPS direkt über die Batterie oder starten Sie die UPS nur über Mains.
Überlegene Netzwerküberwachungsmöglichkeiten
Kommunikationsanschluss (RS232, USB usw.) zur Verbindung mit dem Computer, SNMP-Karte optional,
Leicht zu wartendes Design
a) Übernimmt die vollständige Frontwartung, wodurch die Einschränkungen verringert werden
Auf dem Installationsplatz und Speicherung des Rechenzentrums;
b) Modularer Aufbau, bequeme und einfache Instandhaltung des Standorts;
c) mit manuellem Bypass,
d) Akkuwechsel ohne Unterbrechung des Betriebs der UPS;
e) Funktion zur Suche nach historischen Aufzeichnungen, Ereignisse bis zu 1.000 Einheiten;
Freundliche Schnittstelle
Großes LCD-Display und LED-Statusanzeige; umfangreiche Informationsanzeige der UPS;
Technische Spezifikationen
|
Modell
|
PWMA3310
|
PWMA3315
|
PWMA3320
|
PWMA3330
|
PWMA3340
|
|
Kapazität/Nennleistung
|
10Kva/10Kw
|
15Kva/15Kw
|
20Kva/20Kw
|
30Kva/30Kw
|
40Kva/40Kw
|
|
AC-Eingang
|
Nennspannung
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungsspiegel.
|
|
Eingabeanschluss
|
Drei-Phasen-Vier-Drähte
|
|
Leistungsfaktor
|
Über 0.99
|
|
THDI
|
Weniger als 5%
|
|
Spannungsbereich
|
150-270Vac (Leitungspannung)
|
|
Häufigkeit
|
40 bis 70 Hz
|
|
Umgehung
|
150-270Vac (Line-Line) +/- 15%
|
|
Ausgabe
|
Spannungsgenauigkeit
|
± 0,5%
|
|
Dynamisch
Spannungsübergang
|
Weniger als 5% (Lastschritt 0 ∼ 100%)
|
|
THDU
|
THD minus 3% ((lineare Belastung ),5% ((nichtlineare Belastung)
|
|
Leistungsfaktor
|
0.9 (Verzögerung)
|
|
Häufigkeit
Spurenreichweite
|
50/60Hz±3Hz
|
|
Frequenzpräzision
|
±0,05% (Batteriebetrieb), ±3hz (Linienbetrieb)
|
|
Ausgabe
|
Phasenverschiebung
|
120±0,5° (Bilanz- oder Ungleichgewichtslast)
|
|
Häufigkeit
Verfolgungsrate
|
weniger als 1 Hz/s
|
|
Überlastfähigkeit
|
105% Langzeitbetrieb
|
|
125%, nach 10 Minuten zum Bypass.
|
|
Über 150% Übergang zum Bypass nach 1 s
|
|
|
Umgehung
Überlastung
|
Über 180%, langfristiger Betrieb
|
|
Über 180%, dauert 1s
|
|
Übertragungszeit
|
0 ms
|
|
System
|
|
Effizienz der Systeme
|
Über 90%;98% (ECO)
|
|
Anzeige
|
Touchscreen LCD+LED
|
|
EMV
|
Einheitliche Norm IEC 62040-2
|
|
IEC61000-4-2 (ESD)
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
|
IEC 6100-4-5 (Wellen)
|
|
Geräusche (1 m)
|
Weniger als 60 dB
|
|
Isolierwiderstand
|
Über 2M (500VDC)
|
|
Isolierungstärke
|
(Eingang, Ausgang zu PE) 2820Vdc, Leckstrom kleiner als 3,5mA, kein Flashover in 1min
|
|
Überspannungsschutz
|
Erfüllen der Anforderungen der IEC60664-1-Klasse,Widerstandsspannung von 1,2/50us+8/20us höher als 6KV/3KA
|
|
IP-Klasse
|
IP30
|
|
Batteriekonfiguration
|
|
Einrichtung (dc)
|
+192/216/240Vdc, 192/216/240Vdc
|
|
Verbindung
|
Unterste Kabelanschluss vorne
|
|
Ladegerät
|
1-20A (Verstellbar)
|
|
Abmessung
(W×D×H)
|
Langzeitmodell
|
620 × 800 × 1100
|
720 × 900 × 1850
|
|
Eingebettete Schlacht.
|
620 × 800 × 700
|
720 × 900 × 1050
|
|
Gewicht (kg)
|
Langzeitmodell
|
40
|
60
|
70
|
120
|
130
|
|
Eingebettete Schlacht.
|
125
|
145
|
180
|
300
|
340
|
Anmerkung:Jede Spezifikation kann ohne vorherige Ankündigung geändert werden.
