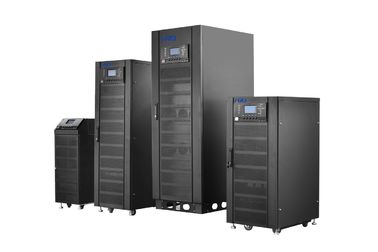

Powerwell max (Amerika) Serie 3PHASE Online HF UPS 10 - 40Kva, 208 - 120Vac, 220 - 127Vac
Einleitung:Powerwell max (Amerika) Serie 3 Phase 10-40kva ist eine hochwertige ununterbrochene Stromversorgung,die weltweit führende elektrische und elektronische Technologie zur Erhöhung der Leistung und der sehr hohen Zuverlässigkeit verwendet hat ((MTBT>200,000h).3nos Hochgeschwindigkeits-DSPs mit vollständiger digitaler Steuerung gewährleisten vollständig höchste Qualität der Stromversorgung und UPS zuverlässig.0 Eingangsstromfaktor und weniger als 2% THDi führen diese UPS umweltfreundlich und energiesparendEs bietet auch eine menschliche Gestaltung: vollständiger Frontzugang von Service-Fähigkeit, benutzerfreundlicher Touchscreen.
Perfekte Anwendungen:
Internetserver, mittleres Rechenzentrum, mittelgroßes Netzwerksystem/Rechenzentrum, Bank und Wertpapier, Unternehmensservergruppe, mittelgroße Büroautomation, Präzisionsgeräte usw.
Eigenschaften: vollständige digitale Steuerungstechnologie
Volldigitalsteuerung mit zwei DSPs, alle Teilsysteme sind digital gesteuert, einschließlich IGBT-Gleichrichter, Wechselrichter, Ladegerät, Entladegerät.
Ausgezeichnete elektrische Eigenschaften
Eine echte Online-Doppelkonvertierungsanleitung bietet einen sicheren und effektiven Leistungsschutz für verschiedene Lasten mit einer starken Ausgangslastkapazität.
Hoher Eingangsleistungseffekt, umweltfreundlich und energiesparend
Eingabeend mit PFC und Eingabeend PF der gesamten UPS bis 0.99,
Dual-AC-Eingangsquelle unterstützt
Zulässige Wechselstromquelle und Umgehungsstromquelle 2
Starke Anpassungsfähigkeit an die Umwelt
Breiter Eingangsspannungs- und Frequenzbereich, Anpassung an alle klimatischen Bedingungen
und geographische Umgebung;
Umfassende Schutzmaßnahmen
Überspannungsschutz, Kurzschlussschutz und sonstiger Schutz zur Gewährleistung der Zuverlässigkeit der UPS;
IGBT und SCR übernehmen das fortgeschrittene EUPEC-Leistungsmodul;
Die Einführung fortschrittlicher Technologien (IGBT-Antriebstechnologie, IGBT-Soft-Over-Current-Shutdown) verbessert die Zuverlässigkeit und Sicherheit des Wechselrichters.
Ähnliches modulares Design
Jede Phasen-Hauptplatte ist wie ein Regal für einfache Montage und Wartung konzipiert
Eingebettete Batterie-Plug-in-Konstruktion für eine einfache Verwendung
Intelligente Batterieverwaltung(Abwehrwaffen)
Einführung des intelligenten Batteriemanagements:
Intelligentes Ladegerät:Intervall-Drei-Stufen-Ladevorgang ((konstante Strom,konstante Spannung, Float-Ladung und Ladegerät ausgeschaltet, wenn die Batteriespannung auf ein niedrigeres Niveau sinkt,Ladegerät wird wieder in Betrieb genommen)
Sicherungszeit auf dem LCD-Bildschirm angezeigt
Temperaturkompensation der Batterie
Online-Erkennung des Batteriestats,
Der maximale Ladestrom der Batterie kann von den Endnutzern entsprechend den Eigenschaften der Batterie eingestellt werden, um Schäden durch den großen Ladestrom zu vermeiden.
Periodische Selbstprüfung der Batterie, um die Probleme der Batterie rechtzeitig zu erkennen;
mit umgekehrter Verbindung der Batterie, Schutz vor Überspannung/Strom, zum Schutz der Batterie;
Kaltstart und AC-Start Funktion
Starten Sie die UPS direkt über die Batterie oder starten Sie die UPS nur über Mains.
Überlegene Netzwerküberwachungsmöglichkeiten
Kommunikationsanschluss (RS232, SNMP-Karte, RS485, Trockenkontakt usw.)
Leicht zu wartendes Design
a) Übernimmt die vollständige Frontwartung, wodurch die Einschränkungen verringert werden
Auf dem Installationsplatz und Speicherung des Rechenzentrums;
b) Modularer Aufbau, bequeme und einfache Instandhaltung des Standorts;
c) mit manuellem Bypass,
d) Akkuwechsel ohne Unterbrechung des Betriebs der UPS;
e) Funktion zur Suche nach historischen Aufzeichnungen, Ereignisse bis zu 1.000 Einheiten;
Freundliche Benutzeroberfläche mit großem LCD
Großes LCD-Display und LED-Statusanzeige; reichhaltige Informationsanzeige der UPS;
Technische Spezifikationen
Einleitung:PWMA-II-Serie 3 Phase 10-40kVA ist transformatorlos, eine hochwertige ununterbrochene Stromversorgung,die weltweit führende elektrische und elektronische Technologie zur Erhöhung der Leistung und hoher Zuverlässigkeit verwendet hat ((MTBF> 200Die Leistungsschwelle beträgt 0,01 kWh, wobei die Leistungsschwelle von weniger als 4% THDi zu einer umweltfreundlichen und energiesparenden Leistung führt.
Perfekte Anwendungen:
Internetserver, Netzwerk für kleine und mittlere Unternehmen, Banken und Wertpapiere, Unternehmensservergruppe, Präzisionsgeräte, Medizin, Energie usw.
Eigenschaften: vollständige digitale Steuerungstechnologie
Vollständig digitale Steuerung mit DSP-Chip-Prozessor, alle Teilsysteme sind digital gesteuert, einschließlich IGBT-Gleichrichter, Wechselrichter, Ladegerät usw.
Ausgezeichnete elektrische Eigenschaften
Eine echte Online-Doppelkonvertierungsanleitung bietet einen sicheren und effektiven Leistungsschutz für verschiedene Lasten mit einer starken Ausgangslastkapazität.
Hoher Eingangsleistungseffekt, umweltfreundlich und energiesparend
Eintritts-PF über 0,99 und Wirkungsgrad bis zu 96%;
Ausgang PF 1.0 mit 3-stufiger Wechselrichtertechnologie
Starke Belastungsfähigkeit mit einem hohen Wirkungsgrad von bis zu 96%
Starke Anpassungsfähigkeit an die Umwelt
Breiter Eingangsspannungs- und Frequenzbereich, Anpassung an alle klimatischen und geografischen Gegebenheiten
Umfassende Schutzmaßnahmen
Die Einführung fortschrittlicher Technologien (IGBT-Antriebstechnologie, IGBT-weiches Überstrom-Ausschalten) verbessert die Zuverlässigkeit und Sicherheit des Wechselrichters
Intelligente Batterieverwaltung(ABM)
Einführung des intelligenten Batteriemanagements:
Intelligentes Ladegerät:Intervall-Drei-Stufen-Ladevorgang ((konstante Strom,konstante Spannung, Float-Ladung und Ladegerät ausgeschaltet, wenn die Batteriespannung auf ein niedrigeres Niveau sinkt,Ladegerät wird wieder in Betrieb genommen)
Online-Erkennung des Batteriestats,
Der maximale Ladestrom der Batterie kann von den Endnutzern entsprechend den Eigenschaften der Batterie eingestellt werden, um Schäden durch den großen Ladestrom zu vermeiden.
Periodische Selbstprüfung der Batterie, um die Probleme der Batterie rechtzeitig zu erkennen;
Kaltstart und Klimaanlage Start Funktion
Starten Sie die UPS direkt über die Batterie oder starten Sie die UPS nur über Mains.
Überlegene Netzwerküberwachungsmöglichkeiten
Kommunikationsanschluss (RS232, USB usw.) zur Verbindung mit dem Computer, SNMP-Karte optional,
Freundliche SchnittstelleLED-Anzeiger mit 7-Zoll-Touchscreen Parallel bis zu 8 Einheiten
Technische Spezifikation:
TechnischeSBesonders:
| Modell |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Haupteingang |
| Nennspannung der Eingabe |
200/208/220VAC (Line-Line),3 Phasen + Neutral + Boden |
| Nennfrequenz |
50/60 Hz |
| Eingangsspannungsbereich |
167 bis 260 Vac (Line-Line), Volllast;
125V~167Vac (Line-Line), die Last sinkt linear entsprechend der Min-Phasenspannung |
| Eingabefrequenzbereich |
40 Hz ∼ 70 Hz |
| Eingangsleistungseffekt |
> 099 |
| Eingangsstrom THDi |
< 3% (lineare Belastung), < 5% (nichtlineare Belastung) |
| Umgehungseingang |
| Nennspannung für die Umleitung |
200/208/220VAC (Line-Line) |
| Nennfrequenz |
50/60 Hz |
| Umspannungsbereich |
Auswählbar, Standard -20% +15%;
Höchstgrenze: +10%, +15%, +20%, +25%;
Untergrenze: -10%, -15%, -20%, -30%, -40% |
| Umgehungsfrequenzbereich |
Auswählbar, ±1Hz, ±3Hz, ±5Hz |
| Umgehungsüberlastung |
125% Langzeitbetrieb; 125%~130% für 10 Minuten;
130% bis 150% für 1 Minute; |
| Ausgabe |
| Nennspannung des Inverters |
200/208/220VAC (Line-Line) |
| Nennfrequenz |
50/60 Hz |
| Leistungsfaktor |
1 |
| Spannungsgenauigkeit |
± 1% ((0-100% lineare Last) |
| Übergangsreaktion |
< 5% für die Stufenlast (20% - 100% -20%) |
| Vorübergehende Erholung |
< 30 ms bei Stufenlast (20% - 100% -20%) |
| Ausgangsspannung THDu |
< 1% (lineare Belastung); < 5% (nichtlineare Belastung)
nach IEC/EN62040-3 |
| Überlastung des Inverters |
< 110%, 60 min; 110% bis 125%,10 min;
125% bis 150%, 60er Jahre; > 150%, 200 ms |
| Regulierung der Frequenz |
50/60Hz ± 0,1% |
| Synchronisierte Reichweite |
Einstellbar, ±0,5 Hz ±5 Hz, Standardeinstellung ±3 Hz |
| Synchronisierte Schleifrate |
Einstellbar, 0,5 Hz/S 3 Hz/s, Standard 0.5 Hz/s |
| Batterie und Ladegerät |
| Akku-Nennspannung |
± 120VDC |
| Batterie-QTY |
2*20PCS 12V*7AH/9AH (interne Batterie) |
4*20PCS 12V*7AH/9AH (interne Batterie) |
| 20 PCS pro Saite, externe Batterie |
| Leistung des Ladegeräts |
Max = 20% der Systemleistung |
| Effizienz |
| Normalbetrieb |
94% max |
| Batteriebetrieb |
93% max |
| System |
| Anzeige |
7 Zoll Touchscreen |
| Schnittstelle |
Standard: USB, RS232, RS485
Option: SNMP, Trockenkontakt, Parallel-Kit,Kaltstart mit Batterie
|
| Umwelt |
| Betriebstemperatur |
0 °C bis 40 °C |
| Speichertemperatur |
-40 ∼ 70 °C |
| Relative Luftfeuchtigkeit |
0 95% (nicht kondensierend) |
| Geräusche (1 Meter) |
58 dB @ 100% Belastung, 52 dB @ 45% Belastung |
70 dB @ 100% Belastung, 62 dB @ 45% Belastung |
| Physikalische Daten |
Abmessung
(W*D*H, mm) |
Innere Fledermaus |
250*830*710 |
350*825*1200 |
| Außenstift |
250*530*660 |
250*785*650 |
| Gewicht ((Kg) |
Innere Fledermaus |
150 |
290 |
| Außenstift |
45 |
54 |
67 |
73 |
Anmerkung:Jede Spezifikation kann ohne vorherige Ankündigung geändert werden.
Anmerkung:Jede Änderung ist ohne weitere Ankündigung möglich.
Anmerkung:Jede Spezifikation kann ohne vorherige Ankündigung geändert werden.
