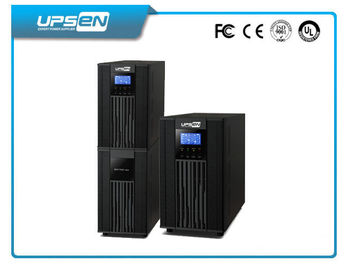

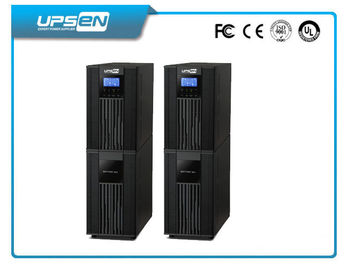

Reine Sinus-Welle 6 KVA/10 KVA/15Kva/20Kva Handels-UPS Systeme verdoppeln Umwandlung
Schnelles gelesen
1: UPS mit EMI-/RFIEntstörfilter.
2: Intelligente DFV-Anschlüsse von RJ11, RS45, RS232 (SNMP, USB optional).
3: UPS mit 1 Phase 220Vac-/230Vacinput 240Vac oder 110Vac/120Vac und Ertrag
4: UPS mit hohem efficnecy bis zu 93% und Eingangsleistungsfaktorkorrektur 0,99
Hauptmerkmale
• Wahre Doppelumwandlung auf Anordnungen
• DSP-Technologie garantiert Hochleistung
• Ausgangsleistungsfaktor 0,8
• Wartungsüberbrückung verfügbar
• Standardersatz-UPS und langes Ersatz-UPS in einem integrierten Einheit
• Justierbare Batteriezahl von 16 PC zu 20 PC
• Justierbarer Ladestrom über LCD oder Software (0.5A~6A)
• Breiter Eingangsspannungsbereich (110-300 VAC)
• Aktive Eingangsleistungsfaktorkorrektur 0,99
• 50Hz/60Hz Frequenzumsetzermodus
• ausdehnbarer Aufladungsentwurf von 3 Stadium für optimierte Batterieleistung
• Kommunikationen SNMP/USB/RS-232
UPS-Anwendung
Haus, Büro, Server, Daten-Mitte, kritische Netzgeräte, empfindliche elektronische Ausrüstung, Telekommunikations-, Banksystem, ATM, Computer, Eisenbahn, schwache Stromintegration, Sicherheitssystem, CCTV, Armee, programmierbarer Logik-Kontrolleur (PLC), direkter Digitalregler, Gebäude-Automatisierungs-System (BAS) etc.
Technische Spezifikation
| Technische Spezifikation |
|
|
| GRÜNE ON-LINE--UPS SPEZIFIKATION des STERN-6K/10K |
| MODELL |
G6K (L) |
G10K (L) |
| PHASE |
1 Phasenin/1 wickeln ab |
| KAPAZITÄT |
6000 W VA/4800 |
10000 W VA/8000 |
| INPUT |
| Nennspannung |
208/220/230/240VAC |
| Spannungsbereich |
Niedriges Leitungsdämpfung |
110 VAC ± 3% bei 50% Last
176 VAC ± 3% bei 100% Last |
| Niedrige Linie Come-back |
120 VAC ± 3% bei 50% Last
186 VAC ± 3% bei 100% Last |
| Hohes Leitungsdämpfung |
300 VAC ± 3% |
| Hohe Linie Come-back |
290 VAC ± 3% |
| Frequenzbereich |
|
46 Hz | 54 Hz oder 56 Hz | 64 Hz |
| Energie-Faktor |
≧ 0,99 @ 100% Last |
| OUTPUT |
| Nennspannung |
208/220/230/240VAC |
| Wechselspannungs-Regelung |
± 1% |
| Frequenzbereich (synchronisierte Strecke) |
46 Hz | 54 Hz oder 56 Hz | 64 Hz |
| Frequenzbereich (Batterie. Modus) |
50 Hz ± 0,1 Hz oder 60 Hz ± 0,1 Hz |
| Gegenwärtiges Kamm-Verhältnis |
3:1 (Maximum) |
| Klirren |
≦ 3% THD (lineare Last)
≦ 6% THD (nichtlineare Last) |
| Übertragungszeit |
Überbrückung zum Inverter (Zeilenmodus) |
Null |
| Zu überbrücken Inverter (Zeilenmodus) |
Null |
| Wellenform (Batterie. Modus) |
Reines Sinewave |
| LEISTUNGSFÄHIGKEIT |
| Zeilenmodus |
89% |
90% |
| Batterie-Modus |
88% |
89% |
| BATTERIE |
| Standardmodell |
Batterie-Art |
12 V/7 AH |
12 V/9 AH |
| Zahlen |
16 |
16 |
| Typische Nachladen-Zeit |
9 Stunden stellen zu 90% Kapazität wieder her |
| Ladestrom |
Nichterfüllung: 1,0 Ein ± 10%, Maximum: 2.0A ± 10% |
Nichterfüllung: 1,0 Ein ± 10%, Maximum: 2.0A ± 10% |
| Floss-Ladespannung |
218,4 VDC ± 1% |
| Langfristiges Modell |
Batterie-Art |
Abhängig von Anwendungen |
| Zahlen |
16-20 ** (justierbar) |
| Ladestrom |
Nichterfüllung: 4,0 Ein ± 10%, Maximum: 6.0A ± 10% |
Nichterfüllung: 4,0 Ein ± 10%, Maximum: 6.0A ± 10% |
| Floss-Ladespannung |
273 VDC ± 1% (basiert auf 20 PC-Batterien) |
| INDIKATOREN |
| Lcd-Platte |
UPS-Status, Niveauregulierungs-, Batterieniveau, Input/Output Spannung, Entladungstimer und Störungen |
| WARNUNG |
| Batterie-Modus |
Klingen aller 4 Sekunden |
| Überlastung |
Jede Sekunde zweimal klingen |
| Störung |
Ununterbrochen klingend |
| KÖRPERLICH |
| Standardmodell |
Maß, D X W x H (Millimeter) |
369 x 190 x 688 |
442 x 190 x 688 |
| Nettogewicht (Kilogramm) |
60 |
75 |
| Langfristiges Modell |
Maß, D X W x H (Millimeter) |
369 x 190 x 318 |
442 x 190 x 318 |
| Nettogewicht (Kilogramm) |
21 |
23 |
| UMWELT |
| Operations-Feuchtigkeit |
0 95% relative Feuchtigkeit @ 0 - 40°C (kondensationsfrei) |
| Geräuschpegel |
Kleiner als 55dBA @ 1 Meter |
Kleiner als 58dBA @ 1 Meter |
| MANAGEMENT |
| Smart RS-232/USB |
Unterstützungen Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix und MAC |
| Optionales SNMP |
Energiemanagement von SNMP-Manager und -web browser |
| |
|
|
|
| *Derate Kapazität bis 60% von Kapazität in CVCF-Modus und bis 90%, wenn die Ausgangsspannung auf 208VAC justiert wird. |
| über *If, das UPS in einem Platz, dem die Höhe als 1000m ist, die Spitzenleistung installiert oder verwendet ist, muss herabgesetzt werden |
| ein Prozent pro 100m. |
|
|
| *Product Spezifikationen sind abhängig von Änderung ohne weitere Ankündigung |
|
* Langfristiges Modell ist in den Systemen 200/208/220/230/240VAC nur verfügbar.
