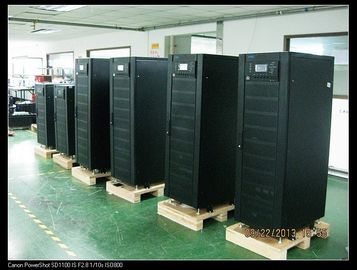

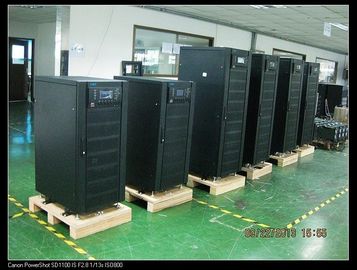

Bei der Verwendung von "LED-Systemen" ist der "LED-System" zu verwenden, wenn der "LED-System" in einem anderen System als dem, in dem der "LED-System" eingesetzt wird.1.0PF, mit PFC und fürMittelgroße Rechenzentren
Schnelle Einzelheiten:
1) Nennspannung:190/208/220Vac, Strangspannung
2) Typ: Online
3)Verwendung für Server, Rechenzentren, Telekommunikation
4) Ausgang PF0.9
Wird die in Absatz 1 Buchstabe a genannten Anforderungen erfüllt, so ist der Hersteller verpflichtet, die in Absatz 1 Buchstabe b genannten Anforderungen zu erfüllen.
(für 190/208/220Vac, Leitungsspannung);
Perfekte Anwendungen:
Internet-Server, Internet-Datenzentrum), mittelständische Netzwerksysteme/Computing-Zentren, Banken und Wertpapiere, Unternehmensservergruppe, mittelständische Büroautomation, Präzisionsgeräte usw.
Eigenschaften: vollständige digitale Steuerungstechnologie
Volldigitalsteuerung mit zwei DSPs, alle Teilsysteme sind digital gesteuert, einschließlich IGBT-Gleichrichter, Wechselrichter, Ladegerät, Entladegerät.
Ausgezeichnete elektrische Eigenschaften
Eine echte Online-Doppelkonvertierungsanleitung bietet einen sicheren und effektiven Leistungsschutz für verschiedene Lasten mit einer starken Ausgangslastkapazität.
Hoher Eingangsleistungseffekt, umweltfreundlich und energiesparend
Eingabeend mit PFC und Eingabeend PF der gesamten UPS bis 0.99;
Dual-AC-Eingangsquelle unterstützt
Zulässige Wechselstromquelle und Umgehungsstromquelle 2
Starke Anpassungsfähigkeit an die Umwelt
Breiter Eingangsspannungs- und Frequenzbereich, Anpassung an alle klimatischen Bedingungen
und geographische Umgebung;
Umfassende Schutzmaßnahmen
Überspannungsschutz, Kurzschlussschutz und sonstiger Schutz zur Gewährleistung der Zuverlässigkeit der UPS;
IGBT und SCR übernehmen das fortgeschrittene EUPEC-Leistungsmodul;
Die Einführung fortschrittlicher Technologien (IGBT-Antriebstechnologie, IGBT-Soft-Over-Current-Shutdown) verbessert die Zuverlässigkeit und Sicherheit des Wechselrichters.
Intelligente Batterieverwaltung(Abwehrwaffen)
Einführung des intelligenten Batteriemanagements:
Intelligenter Intervalldrei-Stufen-Ladevorgang ((konstante Strom,konstante Spannung, Schwimmerladung und Ladegerät ausgeschaltet, wenn die Batteriespannung auf ein niedrigeres Niveau sinkt, startet das Ladegerät wieder an)
Temperaturkompensation, um die Lebensdauer der Batterie extrem zu verlängern und die Wartungsarbeiten zu minimieren;
Online-Erkennung des Batteriestats,
Der maximale Ladestrom der Batterie kann von den Endnutzern entsprechend den Eigenschaften der Batterie eingestellt werden, um Schäden durch den großen Ladestrom zu vermeiden.
Sicherungszeit auf dem LCD-Bildschirm angezeigt
Periodische Selbstprüfung der Batterie, um die Probleme der Batterie rechtzeitig zu erkennen;
mit umgekehrter Verbindung der Batterie, Schutz vor Überspannung/Strom, zum Schutz der Batterie;
Überlegene Netzwerküberwachungsmöglichkeiten
Kommunikationsanschluss (RS232, USB usw.) zur Verbindung mit dem Computer, SNMP-Karte optional,
Leicht zu wartendes Design
a) Übernimmt die vollständige Frontwartung, wodurch die Einschränkungen verringert werden
Auf dem Installationsplatz und Speicherung des Rechenzentrums;
b) Modularer Aufbau, bequeme und einfache Instandhaltung des Standorts;
c) mit manuellem Bypass,
d) Akkuwechsel ohne Unterbrechung des Betriebs der UPS;
e) Funktion zur Suche nach historischen Aufzeichnungen, Ereignisse bis zu 1.000 Einheiten;
Freundliche Schnittstelle
Ein 7-Zoll-Touchscreen, ein reichhaltiges Informationsdisplay der UPS;
Technische Spezifikationen
TechnischeSBesonders:
| Modell |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Haupteingang |
| Nennspannung der Eingabe |
200/208/220VAC (Line-Line),3 Phasen + Neutral + Boden |
| Nennfrequenz |
50/60 Hz |
| Eingangsspannungsbereich |
167 bis 260 Vac (Line-Line), Volllast;
125V~167Vac (Line-Line), die Last sinkt linear entsprechend der Min-Phasenspannung |
| Eingabefrequenzbereich |
40 Hz ∼ 70 Hz |
| Eingangsleistungseffekt |
> 099 |
| Eingangsstrom THDi |
< 3% (lineare Belastung), < 5% (nichtlineare Belastung) |
| Umgehungseingang |
| Nennspannung für die Umleitung |
200/208/220VAC (Line-Line) |
| Nennfrequenz |
50/60 Hz |
| Umspannungsbereich |
Auswählbar, Standard -20% +15%;
Höchstgrenze: +10%, +15%, +20%, +25%;
Untergrenze: -10%, -15%, -20%, -30%, -40% |
| Umgehungsfrequenzbereich |
Auswählbar, ±1Hz, ±3Hz, ±5Hz |
| Umgehungsüberlastung |
125% Langzeitbetrieb; 125%~130% für 10 Minuten;
130% bis 150% für 1 Minute; |
| Ausgabe |
| Nennspannung des Inverters |
200/208/220VAC (Line-Line) |
| Nennfrequenz |
50/60 Hz |
| Leistungsfaktor |
1 |
| Spannungsgenauigkeit |
± 1% ((0-100% lineare Last) |
| Übergangsreaktion |
< 5% für die Stufenlast (20% - 100% -20%) |
| Vorübergehende Erholung |
< 30 ms bei Stufenlast (20% - 100% -20%) |
| Ausgangsspannung THDu |
< 1% (lineare Belastung); < 5% (nichtlineare Belastung)
nach IEC/EN62040-3 |
| Überlastung des Inverters |
< 110%, 60 min; 110% bis 125%,10 min;
125% bis 150%, 60er Jahre; > 150%, 200 ms |
| Regulierung der Frequenz |
50/60Hz ± 0,1% |
| Synchronisierte Reichweite |
Einstellbar, ±0,5 Hz ±5 Hz, Standardeinstellung ±3 Hz |
| Synchronisierte Schleifrate |
Einstellbar, 0,5 Hz/S 3 Hz/s, Standard 0.5 Hz/s |
| Batterie und Ladegerät |
| Akku-Nennspannung |
± 120VDC |
| Batterie-QTY |
2*20PCS 12V*7AH/9AH (interne Batterie) |
4*20PCS 12V*7AH/9AH (interne Batterie) |
| 20 PCS pro Saite, externe Batterie |
| Leistung des Ladegeräts |
Max = 20% der Systemleistung |
| Effizienz |
| Normalbetrieb |
94% max |
| Batteriebetrieb |
93% max |
| System |
| Anzeige |
7 Zoll Touchscreen |
| Schnittstelle |
Standard: USB, RS232, RS485
Option: SNMP, Trockenkontakt, Parallel-Kit,Kaltstart mit Batterie
|
| Umwelt |
| Betriebstemperatur |
0 °C bis 40 °C |
| Speichertemperatur |
-40 ∼ 70 °C |
| Relative Luftfeuchtigkeit |
0 95% (nicht kondensierend) |
| Geräusche (1 Meter) |
58 dB @ 100% Belastung, 52 dB @ 45% Belastung |
70 dB @ 100% Belastung, 62 dB @ 45% Belastung |
| Physikalische Daten |
Abmessung
(W*D*H, mm) |
Innere Fledermaus |
250*830*710 |
350*825*1200 |
| Außenstift |
250*530*660 |
250*785*650 |
| Gewicht ((Kg) |
Innere Fledermaus |
150 |
290 |
| Außenstift |
45 |
54 |
67 |
73 |
Anmerkung:Jede Spezifikation kann ohne vorherige Ankündigung geändert werden.
