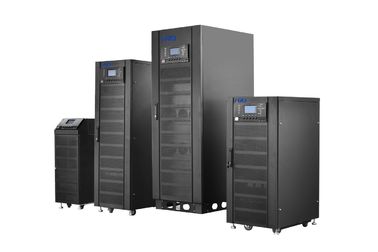

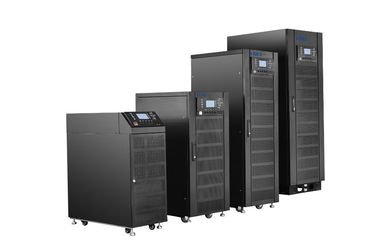

Dreiphasige Online USV



Doppelte Umwandlung 3phase 10kva HF 208Vac on-line-UPS Phasen





Einleitung:



Doppelte Umwandlung 3phase 10kva HF 208Vac on-line-UPS Phasen



Phase 10-80kva Reihe 3 Powerwell (Amerika) ist eine Spitzen- unterbrechungsfreie Stromversorgung, die die Welt angenommen hat, die elektrisches führt und die elektronische Technologie, zum der Leistung und der super hohen Zuverlässigkeit (MTBT>200,000h) .3nos Hochgeschwindigkeits-DSPs zu erhöhen mit abgeschlossener digitaler Steuerung völlig hochwertigstes der Stromversorgung und des UPSs reliabitly sicherstellen. Stämme zum Faktor der Eingangsleistung 1,0 und weniger als 2% THDi zu Führung sein dieses UPS-Grün und -energieeinsparung. Es bietet auch Humanisierungsentwurf an: voller vorderer Zugang der Service-Fähigkeit, benutzerfreundlicher Touch Screen.



Perfekte Anwendungen:



Internet Servor, mittleres Data Center, Mittelskalanetzwerk-system/Rechenzentrum, Bank und Wertpapiere, Geschäftsservergruppe, Mittelskalabüroautomation, Präzisionsausrüstung, etc.



Eigenschaften: schließen Sie Technologie der digitalen Steuerung ab



Völlig digitale Steuerung mit zwei DSPs, alle Subsysteme sind einschließlich den IGBT-Gleichrichter, Inverter, Ladegerät, Entlader digitales kontrolliertes.



Ausgezeichnete elektrische Eigenschaften



Wahre doppelte Umwandlungson-line-anweisung bietet den Schutz der sicheren und effektiven Energie für verschiedene Lasten, mit starker Ertragtragfähigkeit an;



Hoher Eingangsleistungsfaktor, Grün und Energieeinsparung



Geben Sie Ende mit PFC ein und geben Sie PF ganzen UPSs bis zu 0,999 ein;



Verdoppeln die vertretbare Wechselstrom-Inputquelle



Zulässiger Wechselstrom und Überbrückung 2 gaben Wechselstrom-Quelle ein



Starke Klimaanpassungsfähigkeit



Breite Eingangsspannung und Frequenzbereich, Anpassung an alle Arten von klimatischem

und geographische Umwelt;



Umfassende Schutzmaßnahmen



 Überspannungsschutz, Kurzschlusssicherung und anderer Schutz, zum der Zuverlässigkeit von UPS sicherzustellen;

IGBT und Störungsbesuch nimmt das moderne EUPEC-Energiemodul an;

Die Annahme der neuen Technologie (IGBT, das Abschaltung der Technologie, weiche Überstromes IGBT fährt) verbessert die Zuverlässigkeit und die Sicherheit des Inverters.



Ähnliche Modularbauweise



Jeder Hauptausschuß der Phase sind wie Gestell für das einfaches Zusammenbauen und Wartung entworfen

Steckbauweise des eingebauten Batteriesatzes für einfachen Gebrauch



Intelligentes Batteriemanagement (ABM)



Annahme des intelligenten Batteriemanagements:

Intelligentes Ladegerät: dreistufige Aufladungsladegerät des prozesses des Abstands (konstantes gegenwärtiges, konstantes Spannung, Flossaufladung und stellen ab, wenn Batteriespannungsabnahme zu einem untergeordneten, Ladegerät neu startet, um zu arbeiten)

Sicherstellungszeit angezeigt auf dem LCD-Bildschirm

Batterietemperaturausgleich

On-line-Entdeckungsbatteriestatus,

Der maximale Batterieladestrom kann durch Endbenutzer entsprechend den Batterieeigenschaften einstellen, jeden möglichen Schaden zu vermeiden, der durch den großen Ladestrom verursacht wird;

Periodische Selbsttestbatterie, die Batterieprobleme ermittelnd fristgerecht;

Mit umgekehrter Verbindung der Batterie über Spannung/gegenwärtigem Schutz, die Batterie schützen;



Kaltstart und Wechselstrom-Anfangsfunktion



Beginnen Sie direkt UPS durch Batterie oder beginnen Sie UPS durch nur Hauptleitungen.



Überlegene Netzüberwachungsfähigkeiten



DFV-Anschluss (RS232, USB, und so weiter) anschließend an Computer, SNMP-Karte optional,



Einfach-Wartungsentwurf



a) Nimmt den vollen vorderen Wartungsentwurf an und verringert die Beschränkungen

auf dem Installationsraum und Sparen des Raumes des Rechenzentrums;

Modularbauweise-Klassen-, bequeme und einfachestandortwartung b);

c) Mit Handbuch behalten Sie Überbrückung bei,

d-) Batterieersatz, ohne den UPS-Betrieb zu stören;

e) Historische Rekorde suchen Funktion, Ereignisse herauf Einzelteile to1,000;



Freundliche Schnittstelle mit großem LCD



 Große LCD-Anzeige und LED-Zustandsanzeige; Reichliche Informationsanzeige von UPS;



Technische Spezifikationen:

Modell	PWA3310XL	PWA3310XS	PWA3320XL	PWA3320XS		PWA3330XL		PWA3330XS
Hauptleitungs-Input
Nenneingangsspannung	208/220VAC (Linie-Line), 3 Phasen + neutrale Person + Boden
Bewertete Frequenz	50/60Hz
Eingangsspannungsbereich	187~260Vac (Linie-Line), volle Last; 125V~187Vac (Linie-Line), Last verringert sich linear entsprechend der minimalen Phasenspannung		167~260Vac (Linie-Line), volle Last; 125V~167Vac (Linie-Line), Last verringert sich linear entsprechend der minimalen Phasenspannung
Eingangsfrequenzbereich	40Hz~70Hz
Eingangsleistungs-Faktor	>0,99
Eingangsstrom THDi	<5>		<4>
Überbrückungs-Input
Bewertete Überbrückungs-Spannung	208/220VAC (Linie-Line)
Bewertete Frequenz	50/60Hz
Überbrückungs-Spannungsbereich	Auswählbar, Nichterfüllung -20%~+15%; Obere Grenze: +10%, +15%, +20%, +25%; Unterere Grenze: -10%, -15%, -20%, -30%, -40%
Überbrückungs-Frequenzbereich	Auswählbar, ±1Hz, ±3Hz, ±5Hz
Überbrückungs-Überlastung	125% langfristige Operation; 125%~130% für 10min; 130%~150% für 1min;					110% langfristige Operation; 110%~125% für 1min; 125%~150% für 30s;
Ertrag
Bewertete Inverter-Spannung	208/220VAC (Linie-Line)
Bewertete Frequenz	50/60Hz
Ausgangsleistungsfaktor	1		0,9
Spannungspräzision	±1.5% (lineare Last 0-100%)
Übergangsfunktion	<5>
Vorübergehende Wiederaufnahme	< 30ms="" for="" step="" load="">
Ausgangsspannung THDu	<1> <5> entsprechend IEC/EN62040-3
Inverter-Überlastung	<110> 110%~125%, 1min; 125%~150%, 30s; >150%, 200ms		<110> 110%~125%, 10min; 125%~150%, 1min;
Frequenz-Regelung	50/60Hz±0.1%
Synchronisierte Strecke	Settable, ±0.5Hz | ±5Hz, Nichterfüllung ±3Hz
Synchronisierte Anstiegsgeschwindigkeit	Settable, 0.5Hz/S | 3Hz/s, Nichterfüllung 0.5Hz/s
Batterie und Ladegerät
Batterie-Raten-Spannung	±120VDC
Ladegerät-Energie	max=20% System-Energie
Leistungsfähigkeit
Normalbetrieb	93%max		94%max
Batteriebetrieb	92.5%max		93%max
System
Anzeige	LED + LCD
Schnittstelle	Standard: RS232, RS485 Wahl: SNMP, Trockenkontakt, parallele Ausrüstung, Kaltstart der Batterie
Umweltsmäßig
Operations-Temperatur	0 | ℃ 40
Lagertemperatur	-40 | ℃ 70
Relative Luftfeuchtigkeit	0 | 95% (nicht kondensieren)
Geräusche (1 Meter)	Last 58dB @ 100%, Last 52dB @ 45%		Last 70dB @ 100%, Last 62dB @ 45%
Körperliche Daten
Maß (W*D*H, Millimeter)	250*660*530	250*840*715	250*950*770	500*840*1400			250*950*770		500*840*1400
Wiegen Sie (Kilogramm)	31	51,5 (ohne Batterie)	64	140 (ohne Batterie)			64		140 (ohne Batterie)

Anmerkung: Irgendeine Spezifikation abhängig von Änderung ohne vorherige Ankündigung;
