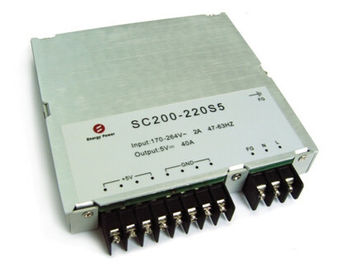

Ertrag 5V SC200-220S5 AC-DC Stromversorgungs-200W
Hauptmerkmale
Wechselstrom-Inputstrecke: 170~264Vac
Einzelne Ertrag: 5V/40A
Hohe Leistungsfähigkeit: 89%
Linie Regelung: ≤±1%
Lastsregelung: ≤±1%
Niedriges ripple&noise: ≤200mV
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Kurzer Schutz des Ertrages
Über Temperaturschutz
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
|
220
|
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
170
|
|
264
|
VAC
|
|
|
Bewertete Wechselstrom-Inputfrequenz
|
|
50/60
|
|
Hz
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
2
|
A
|
Min. Eingangsspannung, volle Last
|
|
Leistungsfähigkeit
|
Wechselstrom-Input
|
86
|
89
|
|
%
|
Nenneingangsspannung, bewertete Last Tabelle 1
|
| |
|
|
|
|
|
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
|
Ausgangsspannungsstrecke
|
5V
|
4,95
|
5
|
5,05
|
VDC
|
|
|
|
Ertragstrombereich
|
5V
|
0
|
|
40
|
A
|
|
|
|
Linie Regelung
|
|
|
±1
|
%
|
|
|
Lasts-Regelung
|
|
|
±1
|
%
|
|
|
Temperatur-Regelung
|
|
±0.03
|
|
%/°C
|
Über Betriebstemperaturbereich
|
|
Drehen Sie sich halten weg Zeit
|
10
|
|
|
Frau
|
220Vac, volle Last, von Vin wenden sich weg an Vout-Tropfen bis 90%, Tabelle 4
|
|
Kräuselung u. Geräusche
|
5V
|
|
|
200
|
Millivolt
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite Tabelle 5
|
|
Dynamische Resonanz
|
Abweichung
|
|
|
200
|
Millivolt
|
50% bis 75% bis 50% Iout maximal, 0.1A/u
|
|
|
|
200
|
Millivolt
|
50% bis 75% bis 50% Iout maximal, 2.5A/us
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität
|
|
20000
|
|
μF
|
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über Lastsschutz
|
48
|
|
50
|
A
|
Schluckauf
|
|
Kurzschlusssicherung
|
|
|
10
|
mΩ
|
Schluckauf
|
|
Übertemperaturschutz
|
Abschaltung
|
|
105
|
|
℃
|
Selbstwiederaufnahme
|
| |
|
|
|
|
|
|
Anmerkungen:
1.+5V trägt Schluckauf Autowiederaufnahme ein
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332,80% Last, 300LFM, 25℃
|
|
Gewicht
|
|
|
500
|
g
|
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
-20
|
|
+55
|
℃
|
|
|
Lagertemperatur
|
-40
|
|
+85
|
℃
|
|
|
Speicherfeuchtigkeit
|
10
|
|
90
|
%
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
1500
|
|
|
VDC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1000
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VDC
|
5mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Isolationswiderstand
|
Input zum Ertrag
|
10
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
Harmonisch
|
EN61000-3-2
|
Clampenanforderungen
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±2KV, allgemeines mode±4KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Klimaqualifikation
|
Parameter
|
Anmerkungen
|
|
Erschütterung
|
Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis
|
|
Mechanischer Schock
|
Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Kälte (in Kraft)
|
Anzeige IEC60068-2-1
|
|
Feuchte Hitze
|
IEC60068-2-67 CY
|
|
Temperaturwechsel
|
-20°C zu 85°C, Rampe 15°C/min., 500 Zyklen
|
|
Energie/thermisches Radfahren
|
Vin = 170Vac Minute to264Vac maximal, volle Last, 100 Zyklen
|
|
Entwurfs-Randstellung
|
Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105%
|
|
Leben-Test
|
95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, 50000 Stunden
|
|
Lötmittelfähigkeit
|
IEC60068-2-20
|
Standardbefolgung
|
Standards
|
Anmerkungen
|
|
UL60950-1
|
|
|
EN60950-1
|
|
|
EN60601-1
|
|
|
SCA 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2NO.60950-1
|
|
Körperliche Informationen
Mechanischer Entwurf
Length×width×heigth135×125×21 (Millimeter), 5.315×4.921×0.826 (Zoll),
Verbindungsstückbezeichnungen
|
Pin#
|
Name
|
Anmerkungen
|
|
1
|
N
|
Wechselstrom-Input
|
|
2
|
L
|
Wechselstrom-Input
|
|
3
|
FG
|
Wechselstrom-Inputboden
|
|
4
|
Boden
|
Ertragboden
|
|
5
|
Boden
|
|
|
6
|
Boden
|
|
|
7
|
Boden
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Typische Welle und Kurven
Tabelle 1 Leistungsfähigkeit GEGEN Ausgangsstrom. 400LFM, 25°C
Tabelle 2: Ausgangsspannungskräuselung am Strom der nominalen Eingangsspannung und der bewerteten Last (20 mV/div). Lastskapazitanz: keramischer Kondensator 1μF und Kondensator des Tantals 10μF. Bandbreite: 20 MHZ.
Tabelle 3: Ausgangsspannungsantwort zur Schrittänderung im Lastsstrom (50%-75%-50% von Iout (maximal); dI/dt = 0.1A/μs). Lastskappe: 10μF, Tantalkondensator 100 mW ESR und keramischer Kondensator 1μF. Ch 1: Vout (200mV/div)
Tabelle 4: Drehen Sie sich halten weg Zeit
