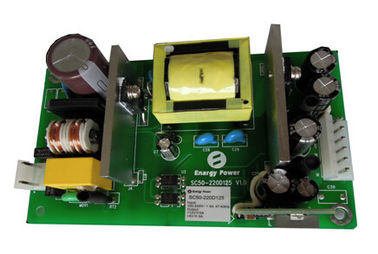

Ertrag 12V5V SC50-220D125 AC-DC Stromversorgungs-50W
Hauptmerkmale
Wechselstrom-Inputstrecke: 90~264Vac
Doppelertrag: 12V/3.0A, 5V/3.0A
Hohe Leistungsfähigkeit: 85%
Linie Regelung: ≤±2%
Lastsregelung: ≤±2%
Kurzschlusssicherung
Ertrag über gegenwärtigem Schutz
Ertrag über Spannungsschutz
Natürlich kühlen Sie ab
RoHS konform
UL94V-0 Flamme-verzögerte Bewertung
Produktübersicht
Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.
Elektrische Eigenschaften
Input-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Nenneingangsspannung
|
100
|
220
|
240
|
VAC
|
|
|
Wechselstrom-Eingangsspannungsbereich
|
90
|
|
264
|
VAC
|
|
|
Bewertete Wechselstrom-Inputfrequenz
|
|
50/60
|
|
Hz
|
|
|
Wechselstrom-Eingangsfrequenzbereich
|
47
|
|
63
|
Hz
|
|
|
Max. Eingangsstrom
|
|
|
1,5
|
A
|
Min. Eingangsspannung, volle Last
|
|
Inputeinschaltstrom
|
|
|
60
|
A
|
240Vac, 25℃, erster Anfang
|
|
Leistungsfähigkeit
|
85
|
|
|
%
|
220Vac, volle Last
|
Ausgangskennlinien
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ausgangsspannungsstrecke
|
5V
|
4,90
|
5,00
|
5,10
|
VDC
|
|
|
12V
|
11,76
|
12,00
|
12,24
|
VDC
|
|
|
Ertragstrombereich
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
3,0
|
A
|
|
|
Linie Regelung
|
|
|
±2
|
%
|
|
|
Lasts-Regelung
|
|
|
±2
|
%
|
|
|
Kräuselung u. Geräusche
|
5V
|
|
|
100
|
Millivolt
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
12V
|
|
|
150
|
Millivolt
|
Nennaufnahme, volle Last, 20 MHZ-Bandbreite
|
|
Dynamische Resonanz
|
Abweichung
|
|
|
±5
|
%
|
25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 0.1A/us
|
|
Erholungszeit
|
|
|
400
|
wir
|
Zu innen 1% Vout nom.
|
|
Drehung-auf Anstiegszeit
|
|
|
50
|
Frau
|
Volle Last, 10%~90% Vout
|
|
Ausgangsspannung Overshoot
|
|
|
±5
|
%
|
|
|
Ausgangskapazität
|
|
|
2200
|
μF
|
|
Schutz-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Ertrag über Spannungsschutz
|
13
|
|
16
|
VDC
|
Klinke weg
|
|
Ertrag über Lastsschutz
|
5,0
|
|
7,0
|
A
|
Schluckauf
|
|
Kurzschlusssicherung
|
|
|
10
|
mΩ
|
Schluckauf
|
Allgemeine Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
MTBF
|
250
|
|
|
KHrs
|
Nennaufnahme, volle Last, 25℃
|
|
Gewicht
|
|
|
180
|
g
|
|
Klimaeigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Betriebstemperatur
|
0
|
|
+70
|
℃
|
|
|
Lagertemperatur
|
-20
|
|
+85
|
℃
|
|
|
Relative Luftfeuchtigkeit
|
20
|
|
90
|
%RH
|
|
|
Speicherfeuchtigkeit
|
10
|
|
95
|
%RH
|
|
|
Höhe
|
|
|
3000
|
m
|
|
Sicherheits-Eigenschaften
|
Parameter
|
Minute
|
Art
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Isolierungsspannung
|
Input zum Ertrag
|
4000
|
|
|
VAC
|
10mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Input zum Boden
|
1500
|
|
|
VAC
|
|
Ertrag zum Boden
|
500
|
|
|
VAC
|
10mA/1min, kein Funkenüberschlag und Zusammenbruch
|
|
Isolationswiderstand
|
Input zum Ertrag
|
10
|
|
|
MΩ
|
500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit
|
Emc-Eigenschaften
|
Einzelteil
|
Standards
|
Bedingungen
|
Anmerkungen
|
|
CER
|
EN55011
IEC60601-1-2
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
RE
|
EN55011
IEC60601-1-2
|
Klasse B
|
Führen Sie Prüfung der Anlage
|
|
Harmonisch
|
EN61000-3-2
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Spannungsschwankungen und -aufflackern
|
EN61000-3-3
|
Materialbedarf der Klasse A
|
Kriterium B
|
|
Anstieg
|
EN61000-4-5
|
Differenzialer Modus ±1KV, allgemeines mode±2KV
|
Kriterium B
|
|
BAD
|
EN61000-4-11
EN55024
|
Spannungseinbruch zu 0%Ut, 10ms
|
Kriterium B, Test an Phase 0, 90, 180 und 270
|
|
|
|
Spannungseinbruch zu 40%Ut, 20ms
|
|
Spannungseinbruch zu 70%Ut, 50ms
|
|
ESD
|
Luftaustritt
|
EN61000-4-2
|
±8KV
|
Kriterium B
|
|
Kontaktentladung
|
EN61000-4-2
|
±4KV
|
Kriterium B
|
Anmerkungen:
Kriterium A: Normale Leistung während und nach Test.
Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.
Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.
Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.
Körperliche Informationen
Mechanischer Entwurf
Length×width×heigth: 127.0×76.0×37.0 (Millimeter), 5×2.99×1.46 (herein),
Verbindungsstückbezeichnungen
|
Einzelteil
|
Nein.
|
Funktion
|
|
J1
|
1
|
L Input
|
|
2
|
NC
|
|
3
|
N-Input
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Anmerkungen:
Herabsetzen der Kurve des Moduls wenn umgebende Temperatur über 50℃
