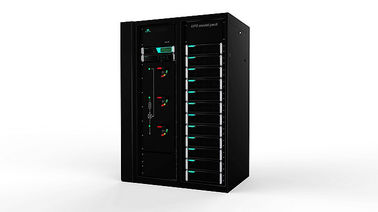

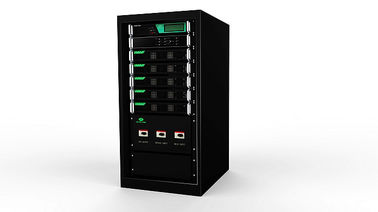

Stunden-Reihen modulare 3 teilen on-line-UPS 10-640kva elektronisches UPS in Phasen ein

Stunden-Reihen modulare 3 teilen on-line-UPS 10-640kva elektronisches UPS in Phasen ein

Einleitung:

Stunden-Reihe Multisystem, energiesparendes grünes modulares UPS wird in heutige höchstentwickelte technologische Anwendung der Ergebnisse, mit der höchstentwickelten innovativen Technologie, innovatives Konzept der hervorragende Leistung fokussierten Weltmachtentwicklung eingestellt, um technologischen Fortschritt auf dem Gebiet von UPS-Energie zu fördern und die Geburt von Spitzenprodukten, modulare UPS-Reihenprodukte im Binnenmarkt sind Großserienanwendungen sowie alle auf der ganzen Welt.

Eigenschaften:

Bequeme Bedienung

Unter Verwendung der höchstentwickelten Technologie der Industrie: Stapeln modular, heiß-austauschbar, Multisystem, verteilte Logikähnlichkeit, Touch Screen Operation.

Jedes Schichtgestell und -module sind unabhängig, die effektivste Lösung installiert, um das Produkt zu erweitern und zu verbessern, aber auch für Produkt stellt manufacturability und Wartung den einfachsten am schnellsten zuverlässigsten und meisten der sicheren Anwendungen Modus zur Verfügung, um das beste Kosten preformance zu erzielen;

• * DSP-Steuerung u. Modularbauweise
• * Ähnlichkeit u. überflüssiges
• * Doppelsupertechnologie
• * Moderne PFC-Technologie
• * Wahrer Sinus-Wellenertrag
• * Intelligentes Batteriemanagement
• * Konfigurierbar als 3/3, 3/1, 1/1, 1/3 System
• * Heißes austauschbares
• * Hohe Leistungsfähigkeit für Energieeinsparungen
• * Wandeln Sie kleiner um
• Confirmal-Beschichtung für alle PWB-Bretter

•

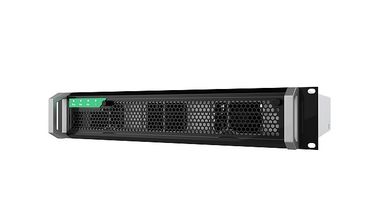

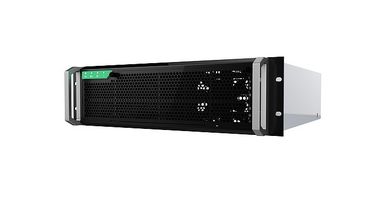

  UPS-MODUL-TECHNISCHE SPEZIFIKATION





  Modell	HR10	HR25	HR40
  Kapazität	10 KVA	25 KVA	40 KVA
  Input/Output Modus	3/3, 3-phasig + N + E
  Input PF	≥0.99
  THDI (%)	≤3%
  Überlastungsfähigkeit	125%, 10mins
  Vollmacht zur Belastung des Anlagevermögens	2.5KW	6KW	10KW
  Maß (H×W×D) Millimeter	89×482×465	133×482×465	176×482×700
  Gewicht (Kilogramm)	16	20	35





















  UPS-SYSTEM-TECHNISCHE SPEZIFIKATION

  Systemmodell

  HRS-50/10

  HRS-100/10

  HRS-200/25

  HRS-300/25

  Stunden -400/40

  HRS-640/40

  Höchstleistung

  50 KVA

  100 KVA

  200 KVA

  300 KVA

  400 KVA

  640 KVA

  UPS-Modulmodell

  HR10

  HR25

  HR40

  Hauptleitungs-Input

  Eingabemodus

  3-phasiges +N +E, 1 Phase +N +E

  Eingangsspannung

  380V/220V±20%, 400V/230V±20%, 415V/240V±20%

  Inputfrequenz

  50Hz±10%, 60Hz±10%

  Energie aufwecken-in (sek.)

  60sec

  THDI (%)

  <3%

  Input PF

  ≥0.99

  Überbrückungs-Input

  Eingangsspannung

  380V/220V±20%, 400V/230 V±20%, 415V/240V±20%

  Inputfrequenz

  50 Hz, 60 Hz

  Bereich der Frequenz Synchro-

  50 Hz±4%, 60 Hz±4%

  DC-Input

  Nenneingangsspannung

  ±384VDC

  Eingangsspannungstoleranz

  ±345V~±440V DC

  Batterieaufladung

  Ladestrom begrenzt

  ja

  Aufladungsfähigkeit

  10 Stunden (2 Stunden Unterstützung)

  Stabilität der Ladespannung

  ±1%

  Wechselstrom-Ertrag

  UPS-Energiefaktor

  0,8

  Ausgangsspannung

  380V/220V WECHSELSTROM, 400V/230V WECHSELSTROM, WECHSELSTROM 415V/240V

  Ausgangsfrequenz

  ±4%; ±0.2% (Batterieversorgung)

  Ausgangsspannungsstabilität

  ±1%

  Ausgangsspannung, die Zeit wieder herstellt

  <20ms (Änderung der Last 0~100%)

  Überlastungsfähigkeit

  Lassen Sie 10mins mit 125% Last laufen

  Übertragung von Hauptleitungen zu Batterieversorgung

  0ms

  Übertragung von Überbrückung zu Inverterversorgung

  <1ms>

  Scheitelfaktor

  3:1

  Verzerrung

  ≤1% (lineare Last), ≤3% (nichtlineare Last)

  Gesamtwirkungsgrad

  ≥95% (AC~AC), ≥98% (DC~AC)

  Lastsanteilpräzision

  ≤5%

  Operationsumwelt

  Umgebende Temperatur

  -25℃~60℃

  Betriebstemperatur

  -5℃~40℃

  Maximale Operationshöhe

  ≤1500m

  Relative Luftfeuchtigkeit

  ≤95% NichtCadency

  Schutzgrad

  IP30

  Abkühlen

  Luftkühlung

  Anwendbare Sicherheitsnormen

  EN62040-1-1: 2003 IEC60950-1: 2001

  Elektromagnetische Kompatibilität

  EN62040-2: 2006

  Akustische Geräusche

  ≤55DB

  Andere

  Kabinett

  Standard 19-Zoll-Kabinett

  Überwachen Sie Managementsystem

  UPSupervisor

  Schnittstelle

  RS232, RS485/422 und Kontakt mit 8 Versuchen, TCP/IP, SNMP

  Anzeige

  Schirm der Noten-LCD/LED

  Gewicht (Kilogramm)

  150

  200

  240

  470

  500

  700
