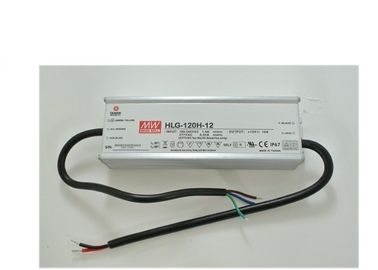

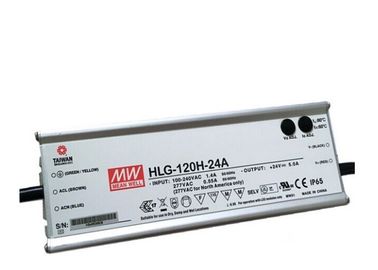

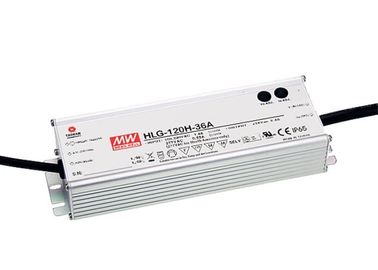

IP67 der hohen Leistung LED Stromversorgung HLG-120H-36A der Beleuchtungs-Fahrer-LED
HLG-Reihen-Eigenschaften (hohe Leistungsfähigkeit 80~120W mit PFC):
1. Allgemeinhin Wechselstrom eingab (bis zu 305VAC)/vollständige Auswahl
2. Schutze: Kurzschluss/über Strom/über Spannung/über Temperatur
3. Eingebaute Funktion des Active PFC
4. Hohe Leistungsfähigkeit bis zu 93,5%
5. Entwurf IP67/IP65 für die Innen- oder Installationen im Freien
6. Justierbares durchgehendes Ertragkabel des Ausgangsstroms oder interner Potenziometer
7. Abkühlen durch Freifeldkonvektion
8. Passend für trockenen, feuchten und nassen Standort
9. Passend für LED-Beleuchtungs- und Straßenbeleuchtungsanwendungen
10. Anstiegs-Immunitätsniveau des Treffens 4kV (IEC61000-4-5)
11. Stromversorgungseinheit/Durchlauf der Klasse 2 LANGSPIELPLATTEN (außer HLG-120H)
12. Mehrfache Modelle für Wahl:
A: IP65 veranschlagt. Ausgangsspannung und konstanter aktueller Stand können durch internen Potenziometer justiert werden
B: IP67 veranschlagte und Einbauten 3 in 1 eingebauter Dimensionsfunktion (1~10VDC, PWM-Signal oder Widerstand)
Leer-Artig: IP67 veranschlagt. Kabel für Input-/Outputverbindung
Querstation-Artig (Wahl): für nur HLG-80H B, „UL8750 registrierte“ Sicherheit u. IP66 genehmigten, Kontakt DURCHSCHNITT GUT für Details
D-Artig (Wahl): IP67 veranschlagt. Eingebaute Dimensionsfunktion des Timers, Kontakt DURCHSCHNITT GUT für Details (Sicherheit schwebend für
100W/120W)
13. Optionale CQC-Modelle verfügbar (HLG-80H/100H/120H-A/Blank Art)
14. 5 Jahre Garantie
HLG-120H Reihen-Eigenschaften:
1. Universal-Wechselstrom eingegeben/vollständige Auswahl (bis zu 305VAC)
2. Eingebaute Funktion des Active PFC
3. Hohe Leistungsfähigkeit bis zu 93,5%
4. Schutze: Kurzschluss/über Strom/über Spannung/über Temperatur
5. Abkühlen durch Freifeldkonvektion
6. Justierbares durchgehendes Ertragkabel OCP-Punktes oder interner Potenziometer
7. Entwurf IP67/IP65 für die Innen- oder Installationen im Freien
8. Drei in einer eingebauten Dimensionsfunktion (1~10Vdc oder PWM-Signal oder -widerstand)
9. Passend für LED-Beleuchtung und bewegliche Zeichenanwendungen
10. Befolgung zu den weltweiten Sicherheitsvorschriften für das Beleuchten
11. Passend für trockenes/Feuchtigkeit/nasse Standorte
12. 5 Jahre Garantie
HLG-Reihen-Stromversorgung:
HLG-40H Reihe, HLG-60H Reihe, HLG-80H Reihe, HLG-100H Reihe, HLG-120H Reihe, HLG-150H Reihe, HLG-185H Reihe, HLG-240H Reihe, HLG-320H Reihe, HLG-600H Reihe
Schnelle Details von HLG-120H LED Stromversorgung:
| HLG-120H Reihe |
| Modell nein. |
Ertrag |
Tol. |
R&N |
Effi. |
| HLG-120H-12 (a) |
12V, 0~10A |
±2.5% |
150mV |
92,0% |
| HLG-120H-15 (a) |
15V, 0~8.0A |
±2.0% |
150mV |
92,0% |
| HLG-120H-20 (a) |
20V, 0~6.0A |
±1.0% |
150mV |
93,0% |
| HLG-120H-24 (a) |
24V, 0~5.0A |
±1.0% |
150mV |
93,0% |
| HLG-120H-30 (a) |
30V, 0~4.0A |
±1.0% |
200mV |
93,0% |
| HLG-120H-36 (a) |
36V, 0~3.4A |
±1.0% |
200mV |
93,0% |
| HLG-120H-42 (a) |
42V, 0~2.9A |
±1.0% |
200mV |
93,0% |
| HLG-120H-48 (a) |
48V, 0~2.5A |
±1.0% |
200mV |
93,5% |
| HLG-120H-54 (a) |
54V, 0~2.3A |
±1.0% |
200mV |
93,5% |
() = A, B, Querstation, D oder freier Raum
Spezifikationen von HLG-120H:
| Modell nein. |
HLG-120H |
| Wechselstrom-Eingangsspannungsbereich |
90~305VAC; 127~431VDC |
| Wechselstrom-Einschaltstrom (Maximum) |
Kaltstart, 60A an 230VAC |
| DC-Einstellbereich |
±10% Nennleistungsspannung (nur A) |
| Gegenwärtiger Einstellbereich |
HLG-80H/100H: 60%~100%; HLG-120H: 50%~100% |
| Über gegenwärtigem Schutz |
95%~108% konstante gegenwärtige Begrenzung, Selbst-wiederaufnahme |
| Über Spannungsschutz |
110%~140% Nennleistungsspannung |
| Über Temp. Schutz |
Schließen Sie o-/pspannung, Wiederenergie, an wieder herzustellen |
| Gründen Sie, steigen Sie, halten Sie Zeit |
500ms, 50ms, 16ms an der vollen Last und 230VAC |
| Widerstandsspannung |
I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC |
| Betriebstemperatur |
-40~+70Celsius (beziehen Sie sich den auf Ertrag, der Kurve herabsetzt) |
| Sicherheitsnormen |
UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 genehmigt;
UL8750 aufgelistet für nur HLG-80H-□BL; ENEC EN61347-1, EN61347-2-13 für nur HLG-120H |
| Emc-Standards |
EN55015, EN55022 Klasse B (außer HLG-80H), EN61000-3-2 Klasse C, EN61000-3-3,
EN61000-4-2,3,4,5,6,8,11, EN61547 |
| Verbindung |
Input |
UL veranschlagt, SJTW 18AWGx3C (30cm) |
| Ertrag |
A/D/Blank-Type: SJTW 14AWGx2C (30cm);
B: SJTW 14AWGx2C (30cm) +SJTW 18AWGx2C (30cm) |
| Maß (LxWxH) (Millimeter) |
220x 68x 38,8 |
ANMERKUNGEN:
1. Alle Parameter NICHT besonders erwähnt werden am Input 230VAC, an bewerteter Last und an 25℃ der umgebenden Temperatur gemessen.
2. Kräuselung u. Geräusche werden an 20MHz der Bandbreite gemessen, indem man 12" verdrehter Paardraht beendet mit einem parallelen Kondensator 0.1uf u. 47uf verwendet.
3. Toleranz: schließt Einrichtungstoleranz, Linie Regelung und Lastsregelung ein.
4. Beziehen Sie bitte sich „das auf FAHREN VON VON METHODEN VON LED-MODUL“.
5. Das Herabsetzen ist möglicherweise unter niedriger Eingangsspannung erforderlich. Überprüfen Sie bitte die statischen Eigenschaften auf weiteren Einzelheiten.
6. Nur eine Art.
7. Sicherheit und EMC-Entwurf beziehen sich auf EN60598-1, CNS15233, GB7000.1, FCC part18.
8. Länge der Einrichtungszeit wird an der Kälte beginnen zuerst gemessen. Die AN/AUS Drehung die Stromversorgung führt möglicherweise zu Zunahme der Einrichtungszeit.
9. Die Stromversorgung wird als eine Komponente angesehen, die im Verbindung mit abschließender Ausrüstung bearbeitet wird. Da EMC-Leistung durch die komplette Installation beeinflußt wird, müssen die abschließenden Gerätehersteller EMC-Richtlinie auf der kompletten Installation wieder requalifizieren.
10. Siehe Garantieaussage.
11. Um Anforderungen der spätesten ErP-Regelung für Beleuchtungsbefestigungen zu erfüllen, kann diese LED-Stromversorgung hinter einem Schalter nur benutzt werden außen dauerhaft angeschlossen worden an die Hauptleitungen.
