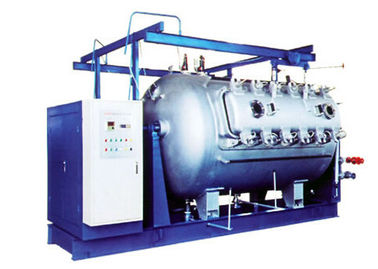

Wechselstrom-Frequenzumsetzungs-riesiger Färbungs-Gewebe Jigger, der Machine1000kg - 3200kg färbt

• Einleitung

GR1000 Art Jigger hat die verschiedenen Modelle (2000, 2200, 2800, 3000, 3200) damit Benutzer wählt.

Diese Maschine ist für vorderes-zurück Vollenden und trocknende Baumwolle, Hanf, chemisches Gewebe unter hoher Temperatur und Hochdruck angewandt. Weit verbreitet für Druck- u. Färbereikleine menge, multi Arten, kombiniert von der Entschlichtung, vom Kochen, von der Bleiche und von färbendem Prozess. Moderner Entwurf, angemessene Struktur, verwenden allgemein, Sicherheitsoperation, leicht Wartung.

Diese Maschine composited von gefahrenem Kasten, vom Färbungsbehälter, vom elektrischen Schaltschrank, von der Rohrleitung und vom Ertragrahmen (optionale Teile).

• Technischer Parameter

Maschinengröße (L ist Rollenoberflächenbreite): 5100mm

Arbeitsdurchmesser des maximalen Gewebes: 1200mm

Arbeitsbreite des maximalen Gewebes: L= 2400mm

Betriebstemperatur: 140℃

Hauptzylinderdurchmesser: Φ300mm

Alkoholverhältnis: 1:3

Zellkörpervolumen: 300L-600L

Maschinengewicht: über 8T

Leistungsstärke: basiert auf Gewebebreite

Gewebefahrgeschwindigkeit: 10--120M/min

Gewebespannung vereinbaren: 10-70kg/M

• Technische Eigenschaft

1. Die Gesamtmaschine nimmt addierten Entwurf des Computers CAD an; Nocken addierte Amylasen, Fertigung der hohen Präzision.
2. Die Gesamtmaschine nimmt (Servo) Antrieb der Wechselstrom-Frequenzumsetzung zur Steuergewebespannung und -geschwindigkeit an. Das ganze Kontrollsystem ist mit großem Einstellbereich, zuverlässige Operation, niedrige Durchfallquote, niedrige Wartungsschwierigkeit.
3. Konstantes Leitungsgeschwindigkeit, Gleichspannungson-line-Steuerung, beseitigen hauptsächlich Abweichung, die Farbe, die während des färbenden Prozesses geworfen wird; geeigneter unterschiedlicher technologischer Parameterantrag der genauen Temperaturüberwachung.
4. Geeigneter unterschiedlicher technologischer Parameterantrag der genauen Temperaturüberwachung, obenliegendes Erwärmungsund warm-haltenes Gerät, zum der Erwärmungsrate sicherzustellen und von Erzeugnis-Leistungsfähigkeit zu verbessern.
5. In der Maschine, die elektrisches Kontrollsystem mit der automatischen Umkehrung, der Durchgang entwarf, der zählt, die zählende Länge, lassen Sie vollen automatischen Halt passieren, oder geändert in automatisches manipulieren Sie Funktion.
6. Die ganze Maschine ausgerüstet mit obenliegendem Flutlicht für bequeme Bedienung und Wartung.

Dieses System macht automatische Gebühr entsprechend Technologieantrag, Gewebe vorderes und hinteres chromatist zu verringern und Ertrag zu verbessern ein.

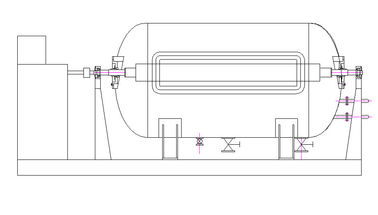

• Hauptstruktur

1. Getriebemechanismus

Die ganze Maschine fährt durch zwei Wechselstrommotoren durch FlaschenzugAntriebszahnradreduzierer, Reduzierungskasten und die Stoffrolle, die durch Flexibilitätskoppelung, diese Art trennt Struktur angeschlossen wird, ist zur Operation, zum Abbau und zur Installation einfach.

2. Färbungsbottich

Färbungsbottich wird vom Edelstahl 1Cr18Ni9Ti, der Färbungsbottich annimmt Doppelbodenrolle, um zu fahren, verlängern die Zeit des Gewebes im Färbungsalkohol, erhöhte färbende Leistungsfähigkeit des Gewebes hergestellt; Zellkörpermitte installierte Geschwindigkeitsmaßrolle, die Geschwindigkeit messen kann, zählen Länge, überprüfen Gewebespannung; Färbungsalkohol-Zirkulationsgerät des Zellkörpers Unterseite installiertes, zum von Innentemperatur und von Alkohol zu machen rührende Ebenheit und Gewebe von chromatist kreuzweise zu entfernen.

3. Breitenexpansionsrahmen

Um Falte während des färbenden Prozesses zu verhindern, installieren Sie Frühlingsart Breitenexpansionsrahmen innerhalb des Zellkörpers; Breitenexpansionsrahmen wird vom Edelstahl gemacht, composited vom Schwingarm, von der Breitenexpansionsrolle, von der Stoffführerrolle, von der Zugfeder etc.

Zugfeder wird von 4Cr13, mit guter mechanischer Eigenschaft und Korrosionsbeständigkeit hergestellt.

4. Wasser, Dampfleitungssystem

Die Zustromteile composited vom Wassereinlaß, Wassereinlassspray und fügende Ventile, Benutzer können entsprechend tatsächlicher Untersuchung steuern.

Gesamtmaschinendampfleitung composited hauptsächlich von der Zellkörper-Wärmedämmungsspule, vom direkten Wärmerohr des Zellkörpers und von fügenden Ventilen; direktes Wärmerohr des Zellkörpers ist durch pneumatisches Dünnfilmventil automatisches kontrolliertes.

5. Ertragmechanismus (selektives Kaufteil)

Gesamtmaschinenoutput hat zwei Arten: Querarmertrag und A gestalten gefahrenen Ertrag, Benutzer wählen irgendeine Art.

Der Querarmertrag, der in die Gesamtmaschine, composited vom Querarm, Motor, Zylinder, Gummirolle, Ertragmotor installiert war, dachte das Schneckenrad, das Mechanismus verzögert, um Gummirolle zu fahren, dann halten Gummirolle die a-Rahmenrollenrolle zum Reibungsertrag nieder.

„A-“ Rahmenertrag composited vom Maschinenrahmen, vom Motor, der Kasten verringern, vom Universalgelenkkreuz, von a-Rahmen etc.
