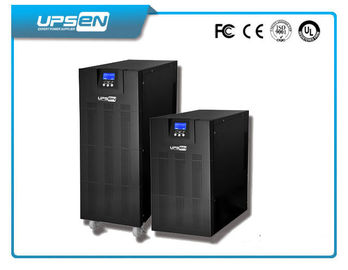

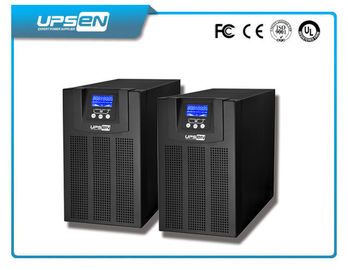

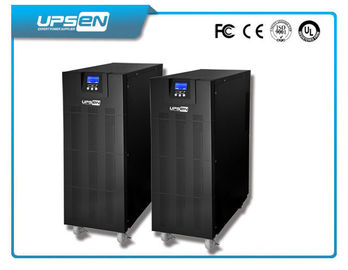

IGBT Hochfrequenzon-line-UPS 1K- 20KVA mit PFC-Funktion und DSP-Technologie
Modell: Hochfrequenzon-line-UPS-Königin-Stern-Reihe 1-20 KVA (1ph in/1ph heraus) (3ph in/1ph heraus)
Schnelles gelesen:
1: UPS mit doppelte Umwandlung on-line-UPS-Entwurf
2: 220Vac/230Vac/240Vac oder 380Vac/400Vac/415Vac Input, 220Vac/230Vac/240Vac Ertrag, 50/60Hz
3: Reiner Sinus-Wellen-Ertrag und 0,8 Spitzenleistungs-Faktor
4: Schutz gegen Überlastung, Überbelastung, Hochspannung, niedriges votage, Kurzschluss, Stromstöße, Energie
Senkungen, Spannungsabfälle usw.
Hauptmerkmale:
●True doppelte Umwandlungson-line-technologie, reiner Sinus-Wellen-Ertrag
● 220Vac/230Vac/240Vac oder 380Vac/400Vac/415Vac Input, 220Vac/230Vac/240Vac Ertrag, 50/60Hz
● n- + x-Redundantcy Ähnlichkeits-Funktion für Kapazität UPSs 6-20Kva
● 0,8 Spitzenleistungs-Faktor, Digital-LCD-Bildschirm, nullübertragungszeit
● DSP u. IGBT-Technologie, Kompaktbauweise
● aktive Eingangsleistungsfaktorkorrektur (PFC)
● Schutz gegen Überlastung, Überbelastung, Hochspannung, niedriges votage, Kurzschluss, Stromstöße, Energie
Senkungen, Spannungsabfälle usw.
● breite Palette der Eingangsspannung und der Frequenz
● aktives Lasts-Management, Kaltstartfunktion
● genügende Erweiterungsschächte für USB-, AS400-, CMC-Überwachung, SNMP-, RS485- und EMD-environmen Überwachung
● ausgerüstet mit Wartungsüberbrückungsschalter
● Generator vertretbar
● Siegelbleisäure, wartungsfreie Batterie
Technische Spezifikation
| MODELL |
Q1K |
Q1KL |
Q2K |
Q2KL |
Q3K |
Q3KL |
| Nennkapazität |
1KVA/800W |
2KVA/1600W |
3KVA/2400W |
| Input |
Spannung |
115 - 300Vac |
| Frequenz |
40-60Hz/50-70Hz |
| Energiefaktor |
0,99 |
| Ertrag |
Spannung |
220/230Vac (1±2%) |
| Frequenz |
Synchronisieren Sie mit Gebrauchsenergie (Gebrauchsmodus);
50/60Hz ± 0.2Hz (Batteriemodus)
|
| Auf-Last Faktor |
0,8 |
| Überlastungsbewertung |
125% Überlastung, 1min |
| Batterie |
Art |
wartungsfreie Batterie Ventil-Steuerung Bleisäure |
| Sicherstellungszeit |
> 11min
(halbe Last)
|
Extern |
> 11min
(halbe Last)
|
Extern |
> 11min
(halbe Last)
|
Extern |
| Nennspannung |
36V |
72V |
96V |
| Übertragungszeit |
0 |
| Betriebsumgebung |
Feuchtigkeit: 20%-90%, Temperatur: 0oC-40oC |
| Größe (WxDxH) Millimeter |
350 x 144 x 229 |
424 x 190 x 328 |
424 x 190 x 328 |
| Nettogewicht (Kilogramm) |
11,5 |
5,7 |
22,2 |
10 |
26,3 |
10 |
| Königin-Stern-Reihe Q6K-20Kva |
|
|
|
| Modell |
Q6K |
Q6KL |
Q10K |
Q10KL |
31Q10KL |
31Q15KL |
31Q20KL |
| Kapazität |
6KVA/4800W |
10KVA/8000W |
15KVA/12KW |
20KVA/16KW |
| Input |
Nennspannung |
220/230/240Vac |
380/400/415Vac |
| Spannungsbereich |
176~276Vac (1P2W+G) |
304~478Vac (3P4W+G) |
| Gegenwärtig |
31A (maximal) |
50A (maximal) |
50A (maximal) |
75A (maximal) |
100A (maximal) |
| Frequenz |
46~54Hz/56~64Hz |
| Energie-Faktor |
≥0.99 |
| Ertrag |
Spannung |
220/230/240± 2%Vac (1P2W+G) |
| Frequenz |
50/60Hz (justierbares) 50/60Hz± 5% (Zeilenmodus)
50/60Hz ± 0.05Hz (Batteriemodus) |
| Gegenwärtig |
27.3A |
45A |
68A |
91A |
| Energie-Faktor |
0.8lag |
| Wellenform |
Reine Sinus-Welle |
| Verzerrung |
Linie Last <2% |
Linie Last <3% |
| Sicherstellungszeit |
Volle Last |
≥7 ′ |
Hängt von der Kapazität der externen Batteriebank ab |
≥5 ′ |
Hängt von der Kapazität der externen Batteriebank ab |
| Halbe Last |
≥20 ′ |
≥13 ′ |
| Batterie-Nennspannung |
192/240Vdc |
| Übertragungszeit |
0ms |
| Überlastbarkeit |
>105% 1min, >120% Übertragung 30s auf Überbrückung, schloss in 1min |
| Kommunikation |
SNMP, RS-232, USB+Intelligent-Schlitz |
| Betriebsumgebung |
Temperatur |
0C~40℃ |
| Feuchtigkeit |
15%~90% |
| Maß |
Breite (Millimeter) |
260 |
260 |
260 |
260 |
260 |
| Tiefe (Millimeter) |
560 |
533 |
560 |
533 |
560 |
| Höhe (Millimeter) |
717 |
501 |
717 |
501 |
717 |
| Nettogewicht (Kilogramm) |
68 |
18 |
70 |
20 |
28 |
30 |
30 |
| *Specification sind abhängig von Änderung ohne vorherige Ankündigung |
