224W gab Stromversorgung Konverter 28V AC-DC mit Überspannungsschutz SC224-220S28 aus

224W gab Stromversorgung Konverter 28V AC-DC mit Überspannungsschutz SC224-220S28 aus
224W gab Stromversorgung Konverter 28V AC-DC mit Überspannungsschutz SC224-220S28 aus

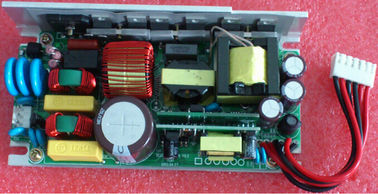

Großes Bild :  224W gab Stromversorgung Konverter 28V AC-DC mit Überspannungsschutz SC224-220S28 aus

Produktdetails:
Herkunftsort: China
Markenname: Enargy
Modellnummer: SC224-220S28
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 15000Pcs/week
Ausführliche Produkt-Beschreibung
Markieren:

AC / DC-Netzteil

,

Wechselstrom-DC-Konverterstromversorgung

Ertrag 28V SC224-220S28 AC-DC Stromversorgungs-224W

Hauptmerkmale

Wechselstrom-Inputstrecke: 140~300Vac

Einzelne Ertrag: 28V/8A

Hohe Leistungsfähigkeit: 88%

Linie Regelung: ≤±3%

Lastsregelung: ≤±3%

Niedriges ripple&noise: ≤150mV

Energiefaktor: 95%

Kurzschlusssicherung

Ertrag über gegenwärtigem Schutz

Ertrag über Spannungsschutz

Input über Spannungsschutz

Input unter Spannungsaussperrung

Wechselstrom-Operationssignal

Natürlich kühlen Sie ab

RoHS konform

UL94V-0 Flamme-verzögerte Bewertung

Produktübersicht

Dieser AC-DC Konvertergebrauch brachte die Machtverarbeitung, -steuerung und -Verpackungstechniken, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen voran. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.

Elektrische Eigenschaften

Input-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Nenneingangsspannung

200

220

240

VAC

Wechselstrom-Eingangsspannungsbereich

140

300

VAC

Bewertete Wechselstrom-Inputfrequenz

50/60

Hz

Wechselstrom-Eingangsfrequenzbereich

47

63

Hz

Max. Eingangsstrom

2,5

A

Min. Eingangsspannung, volle Last

Inputeinschaltstrom

30

A

Max. Eingangsspannung, 25℃, erster Anfang

Leistungsfähigkeit

Wechselstrom-Input

88

%

Nenneingangsspannung, bewertete Last

Energiefaktor

95

%

Ausgangskennlinien

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ausgangsspannungsstrecke

28V

27,5

28

28,5

VDC

Ertragstrombereich

28V

0

8

A

Linie Regelung

±3

%

Lasts-Regelung

±3

%

Temperatur-Regelung

±0.02

%/°C

Über Betriebstemperaturbereich

Kräuselung u. Geräusche

28V

150

Millivolt

Nennaufnahme, volle Last, 20 MHZ-Bandbreite

Dynamische Resonanz

Abweichung

±5

%

25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 1A/us

Erholungszeit

500

wir

Drehung-auf Anstiegszeit

50

Frau

Volle Last, 10%~90% Vout

Einschaltverzögerungszeit

8

s

220Vac, volle Last

Ausgangsspannung Overshoot

±5

%

Ausgangskapazität

3000

μF

Schutz-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Input unter Spannung schließt heraus zu

Schwellenspannungsschwelle

130

145

VAC

Schwellenspannungsschwelle

115

130

VAC

Input über Spannungsschutz

Schützen Sie Spannung

300

320

VAC

Wiederaufnahmespannung

280

300

VAC

Ertrag über Spannungsschutz

32

35

VDC

Schluckauf

Ertrag über Lastsschutz

9

12

A

Schluckauf

Kurzschlusssicherung

10

Schluckauf

Allgemeine Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

MTBF

250

KHrs

Nennaufnahme, volle Last, 25℃

Gewicht

1000

g

Klimaeigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Betriebstemperatur

-40

+85

Lagertemperatur

-40

+85

Relative Luftfeuchtigkeit

10

95

%

Speicherfeuchtigkeit

105

93

%

Höhe

3000

m

Atmosphärendruck

70K

106K

PA

Sicherheits-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Isolierungsspannung

Input zum Ertrag

1500

VAC

10mA/1min, kein Funkenüberschlag und Zusammenbruch

Input zum Boden

1500

VAC

Ertrag zum Boden

500

VDC

10mA/1min, kein Funkenüberschlag und Zusammenbruch

Isolationswiderstand

Input zum Ertrag

10

500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit

Input zum Boden

10

Ertrag zum Boden

10

Signal und Schalter

Einzelteil

Funktionen

Anmerkungen

Ertrag unter Spannungswarnung

Ertrag unter Spannungswarnung wendet sich an Logik hoch (5V±0.2V) wenn Ausgangsspannungsspannungsabfall bis 90%

Logik hoch, wenn anormale Zustand,

Logik niedrig, wenn Sie gut funktionieren

Eingangssignal

Beleuchten Sie auf, wenn Sie gut funktionieren, Licht weg von beim Funktionieren anormal

Grünes Licht Φ3

Ausgangssignal

Beleuchten Sie auf, wenn Sie gut weg funktionieren, Licht oder Blinzeln beim Funktionieren anormal

Grünes Licht Φ3

Emc-Eigenschaften

Einzelteil

Standards

Bedingungen

Anmerkungen

CER

EN55022

Klasse B

Führen Sie Prüfung der Anlage

RE

EN55022

Klasse B

Führen Sie Prüfung der Anlage

Harmonisch

EN61000-3-2

Clampenanforderungen

Kriterium B

Spannungsschwankungen und -aufflackern

EN61000-3-3

Materialbedarf der Klasse A

Kriterium B

Anstieg

EN61000-4-5

Differenzialer Modus ±2KV, allgemeines mode±4KV

Kriterium B

BAD

EN61000-4-11

EN55024

Spannungseinbruch zu 0%Ut, 10ms

Kriterium B, Test an Phase 0, 90, 180 und 270

Spannungseinbruch zu 40%Ut, 20ms

Spannungseinbruch zu 70%Ut, 50ms

ESD

Luftaustritt

EN61000-4-2

±8KV

Kriterium B

Kontaktentladung

EN61000-4-2

±4KV

Kriterium B

Anmerkungen:

Kriterium A: Normale Leistung während und nach Test.

Kriterium B: Schwachstromschutz oder Zurückstellen wird nicht erlaubt. Vorübergehende Ausgangsspannungsschwankung hört auf, nachdem Störungen aufhört, und von, welchem das EUT seine normale Leistung sich automatisch erholt. Während der Prüfung der Anlage wird Ausgangsspannungsschwankung oder -zurückstellen nicht auch erlaubt.

Kriterium C: Vorübergehender Verlust des Ertrages wird erlaubt, aber die Hardware kann nicht beschädigt werden. Das EUT stellt seine normale Leistung automatisch oder Betreiberintervention wieder her.

Kriterium R: Verlust des Ertrages, der nicht wieder gutzumachend ist, wird erlaubt. Die schützende hauptsächlichkomponente (Sicherung) kann geschädigt werden. Das EUT stellt seine normale Leistung nach ersetzen die geschädigte Komponente wieder her.

Klimaqualifikation

Parameter

Anmerkungen

Erschütterung

Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis

Mechanischer Schock

Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Standardbefolgung

Standards

Anmerkungen

UL/UL60950

EN60950

Körperliche Informationen

Mechanischer Entwurf

Length×width×heigth: 127.0×84.5×35.0 (Millimeter), 5×3.33×1.38 (Zoll),

224W gab Stromversorgung Konverter 28V AC-DC mit Überspannungsschutz SC224-220S28 aus 0

Verbindungsstückbezeichnungen

Inputverbindungsstück: VH3.96mm-3PIN

Pin nein.

Name

Funktion

1

L

2

N

3

PET

Ertragverbindungsstück: VH3.96mm-6PIN, fasten zurück,

Ertragdrähte: UL1015 18#, 105℃, 600V

Pin nein.

Name

Funktion

1

+28V

Rot

2

+28V

Rot

3

Boden

Schwarzes

4

Boden

Schwarzes

5

LOS_PWR+

Ertrag unter dem Spannungswarnungspositiv (rot)

6

LOS_PWR-

Ertrag unter Spannungswarnungspositiv (Schwarzes)
