Zugeschaltete HochfrequenzStromversorgung 100W AC-DC gab 48V SC100-220S48 aus

China Zugeschaltete HochfrequenzStromversorgung 100W AC-DC gab 48V SC100-220S48 aus fournisseur

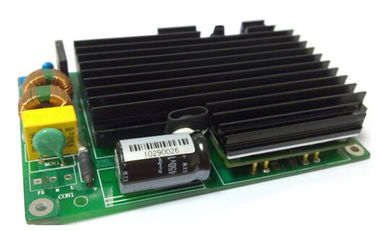

Großes Bild :  Zugeschaltete HochfrequenzStromversorgung 100W AC-DC gab 48V SC100-220S48 aus

Produktdetails:

Herkunftsort: China
Markenname: Enargy
Modellnummer: SC100-220S48

Zahlung und Versand AGB:

Min Bestellmenge: 1pcs
Preis: Negotiation
Lieferzeit: 1-8 Wochen
Zahlungsbedingungen: Verhandlung
Versorgungsmaterial-Fähigkeit: 15000Pcs/week
Contact Now
Ausführliche Produkt-Beschreibung

Ertrag 48V SC100-220S48 AC-DC Stromversorgungs-100W





Hauptmerkmale

Mit hohem Ausschuss Energie: 100W

Inputstrecke: 85~264Vac

Hohe Leistungsfähigkeit: 85%

Linie Regelung: ≤±1%

Lastsregelung: ≤±2%

Festfrequenz: 220kHz

Isolierungs-Spannung: 1500Vdc

Kurzschlusssicherung

Ertrag über gegenwärtigem Schutz

Über Temperaturschutz



Produktübersicht

Diese fortschrittliche Machtverarbeitung, -steuerung und -Verpackungstechniken AC-DC Konverters Gebrauch, um die Leistung, die Flexibilität, die Zuverlässigkeit und die Wirtschaftlichkeit einer reifen Leistungskomponente zur Verfügung zu stellen. Hochfrequenzschaltung versieht Dichte der hohen Leistung mit lärmarmer und hoher Leistungsfähigkeit.



Elektrische Eigenschaften

Input-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Nenneingangsspannung



220



VAC



Wechselstrom-Eingangsspannungsbereich

85



264

VAC



Bewertete Wechselstrom-Inputfrequenz



50/60



Hz



Wechselstrom-Eingangsfrequenzbereich

47



63

Hz



Max. Eingangsstrom





2

A

Min. Eingangsspannung, volle Last

Leistungsfähigkeit



85



%

Nenneingangsspannung, bewertete Last

Ausgangskennlinien

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ausgangsspannungsstrecke

47,52

48

48,48

VDC



Ertragstrombereich

0,1



2,1

A



Linie Regelung





±1

%



Lasts-Regelung





±2

%



Kräuselung u. Geräusche





800

Millivolt

Nennaufnahme, volle Last, 20 MHZ-Bandbreite

Dynamische Resonanz

Abweichung





±1

%

25% bis 50% bis 25% Iout maximal, 50% bis 75% bis 50% Iout maximal, 0. 1A/us

Erholungszeit





500

wir

Zu innen 1% Vout nom.

Ausgangsspannung Overshoot





1

%



Ausgangskapazität



470



μF



Schutz-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Ertrag über Lastsschutz

2,3



2,8

A

Schluckauf

Kurzschlusssicherung





10

Schluckauf

Übertemperaturschutz



105



Selbstwiederaufnahme



Allgemeine Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

MTBF

100





KHrs

TR-NWT-000332, 80% Last, 300LFM, 40℃ Ta

Gewicht





300

g



Klimaeigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Betriebstemperatur

-20



+55



Lagertemperatur

-40



+85



Relative Luftfeuchtigkeit

10



90

%



Höhe





3000

m





Sicherheits-Eigenschaften

Parameter

Minute

Art

Maximal

Einheiten

Anmerkungen

Isolierungsspannung

Input zum Ertrag

1500





VDC

10mA/1min, kein Funkenüberschlag und Zusammenbruch

Input zum Boden

1000





VDC

Ertrag zum Boden

500





VDC

7.5mA/1min, kein Funkenüberschlag und Zusammenbruch

Isolationswiderstand

Input zum Ertrag

100





500Vdc/1min, normaler Atmosphärendruck, 90% Feuchtigkeit



Klimaqualifikation

Parameter

Anmerkungen

Erschütterung

Frequenzbereich: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z-Äxte, 30min/axis

Mechanischer Schock

Halb-Sinus Welle, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Kälte (in Kraft)

Anzeige IEC60068-2-1

Feuchte Hitze

IEC60068-2-67 CY

Temperaturwechsel

-20°C zu 85°C, Rampe 15°C/min., 500 Zyklen

Energie/thermisches Radfahren

Vin = Minute zur maximalen, vollen Last, 100 Zyklen

Entwurfs-Randstellung

Tmin-10°C zu Tmax+10°C, 5°C Schritte, Vin = Minute zu maximalem, Last 0-105%

Leben-Test

95% bewertetes Vin und Last, Einheiten am Herabsetzen des Punktes, Stunden >5000

Lötmittelfähigkeit

IEC60068-2-20

Standardbefolgung

Standards

Anmerkungen

UL/cUL60950



EN60950



EN60601-1



SCA 22.2NO.601.1



UL2601



CSA22.2No.60950-1





Körperliche Informationen

Mechanischer Entwurf

Length×width×heigth: 135×90×28 (Millimeter), 5.32×3.54×1.1 (herein),



Zugeschaltete HochfrequenzStromversorgung 100W AC-DC gab 48V SC100-220S48 aus

Anschlussbezeichnungen



CON1

Pin nein.

Name

Funktion

1

FG

Erde

2

N

Neutrale Linie

3

L

Livelinie



CON2

Pin nein.

Name

Funktion

1

-48V

Negative Ausgangsspannung

2

-48V

Negative Ausgangsspannung

3

Boden

Positive Ausgangsspannung

4

Boden

Positive Ausgangsspannung



Anwendungs-Anmerkungen: Eine Vielzahl von Anwendungsanmerkungen und von technischen Weißbüchern kann in pdf-Format von unserer Website herunterladen werden.
